Автоматический клапан перепускной Honeywell DU146-3/4A

с индикатором перепада давления.

ПРИМЕНЕНИЕ

Автоматический перепускной клапан Honeywell DU146-3/4A используется в водяных системах отопления с нагнетанием воды с помощью насоса и для поддержания постоянного перепада давления. Он понижает шумы потока в системе, особенно при закрытии термостатических радиаторных клапанов. Температура в обратной трубе котла повышается, и это приводит к снижению уровня коррозии, вызванной конденсацией дымового газа. В газовых водонагревателях он обеспечивает минимальную циркуляцию потока при закрытых термостатах или радиаторных клапанах.
Автоматические клапаны перепускные и перепада давления используются в системах отопления для поддержания постоянного перепада давления и минимизации шумов потока. DU146-3/4A может быть установлен:

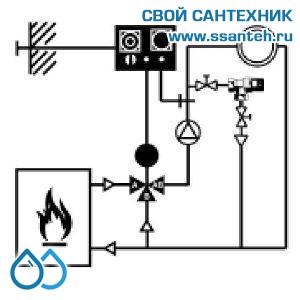

- в системах отопления с трехходовыми смесительными клапанами

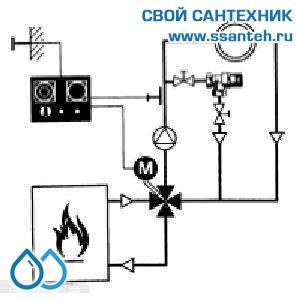

- в системах отопления с четырехходовыми смесительными клапанами

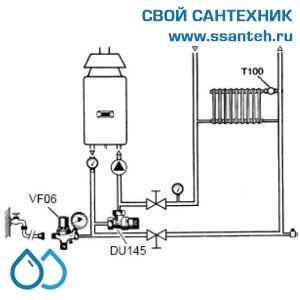

- в газовых системах отопления с циркуляцией горячей воды


ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

МОНТАЖ И ЭКСПЛУАТАЦИЯ

- Простая установка между подающей и обратной трубами.
- Не требуются внешние регуляторы.
- Не подходит для систем центрального отопления.
- В целях удобства обслуживания рекомендуется с двух сторон перепускного клапана установить запорные клапаны.

ПРИНЦИП РАБОТЫ

При равном давлении на входном и выходном канале клапан закрыт. Диск клапана под действием пружины давит на седло клапана. При наличии перепада давления между входным и выходным каналами на диск клапана действует сила, противоположная направлению действия пружины. Если эта сила превышает силу пружины, клапан начинает открываться пропорционально увеличению перепада давления и поддерживает постоянный байпасный расход, как это отображено на диаграмме расхода.

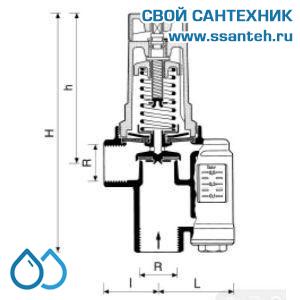

КОНСТРУКЦИЯ

Автоматический клапан перепускной и перепада давления состоит из:
- Корпуса – со внутренней резьбой;
- Индикторной трубки для отображения перепада давления;
- Крышки пружины;
- Регулировочной ручки с индикаторной шкалой настройки;
- Диска клапана;
- Пружины;

МАТЕРИАЛЫ

Неполированный прессованный латунный корпус
Латунные фитинги
Крышка пружины из высококачественного синтетического материала
Регулировочная ручка из высококачественного синтетического материала
Диск клапана из высококачественного синтетического материала
Пружина из нержавеющей стали
Уплотнения из EPDM
